1. 产品概述

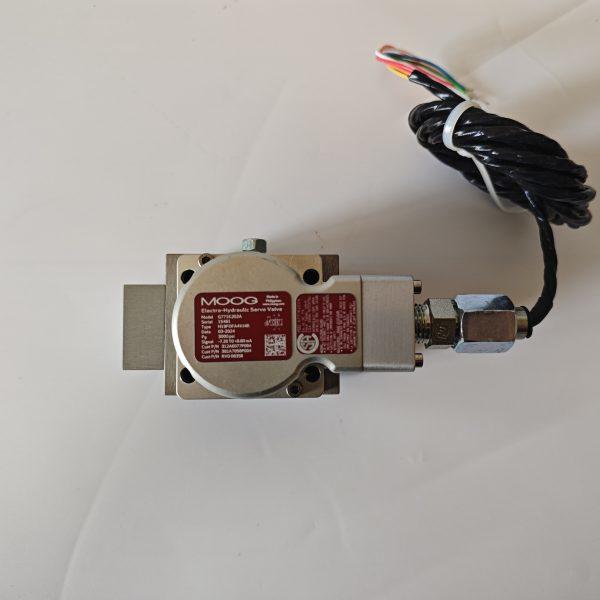

MOOG G771K202A 是一款高性能电液伺服阀，由美国穆格（MOOG）公司设计制造，专为高精度、高动态响应的工业自动化与控制系统开发。其核心功能是将电信号转换为精确的液压流量和压力控制，广泛应用于燃气轮机、吹塑设备、航空航天、冶金及化工等领域41214。
2. 结构与工作原理
核心组件：
力矩马达：作为电-机械转换器，将输入电信号转换为机械运动，驱动喷嘴挡板系统。
双喷嘴挡板先导级：通过调节挡板与喷嘴间隙，产生压差推动滑阀运动。
滑阀输出级：控制主油路流量，实现高精度调节。
机械反馈系统：通过悬臂弹簧杆实时反馈阀芯位置，确保控制稳定性。
工作流程：
输入电信号→力矩马达驱动挡板→喷嘴压差变化→滑阀位移→流量/压力输出→机械反馈闭环调节。
3. 技术参数
额定流量：63 L/min（压降7 MPa时）。
工作压力：最大允许压力32 MPa，推荐工作压力14 MPa
分辨率：<0.5%，滞环<3%，确保高精度控制。
工作温度：-29℃至+135℃，适应严苛工业环境。
密封材料：氟橡胶（FKM），耐高温、耐腐蚀，延长使用寿命。
4. 应用场景
燃气轮机控制：调节液压系统参数（如燃油流量、阀门开度），保障高效稳定运行。
工业自动化：集成于闭环控制系统，用于位置、速度、力的高精度调节。
吹塑设备：与DIGIPACK壁厚控制系统配合，实现型坯壁厚的动态控制。
航空航天与船舶：伺服振动发生器、舵机控制等高响应场景。
5. 产品优势
高频响应：采用双喷嘴挡板结构，频宽可达数百赫兹，适应快速动态需求。
高可靠性：工业级设计，耐振动、耐高温，防护等级IP20，适用于恶劣环境。
低能耗：集成式电子控制减少液压系统能耗，相比传统系统节能70%。
兼容性强：支持多种控制信号（模拟电信号、数字指令），适配Modbus等工业协议。
总结
MOOG G771K202A 凭借其高精度、高动态响应和可靠性，在工业自动化与流体控制领域占据重要地位。其模块化设计和广泛兼容性使其成为复杂控制系统的理想选择。
